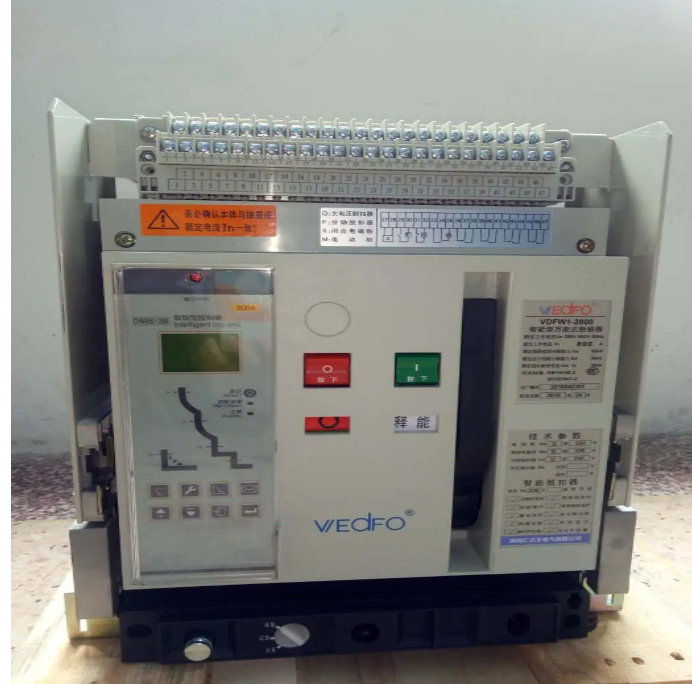

萬能式斷路器操作說明：

1.萬能式斷路器手動儲能:

1.1、儲能時，反復上下轉動儲能手柄適當次數（約6-7次）。當手感覺不到反作用力時，儲能完成；

1.2.儲能完成后，“儲能，

2.萬能式斷路器的電能儲存：控制回路通電后，電能儲存將自動運行（當控制回路已接通為自動預置形式時）萬能式斷路器的分合閘操作：

1.1.合閘 當斷路器處于儲能分閘狀態時，按下黑色“I”按鈕，斷路器合閘，“分合閘”指示燈由“O”切換為“I”，“儲能與釋放”指示燈由“儲能”狀態切換為“能量釋放”狀態；

1.2、分閘：當電路斷路器處于合閘狀態，按下紅色“O”按鈕，斷路器分閘，“分合閘”指示燈由“I”變?yōu)椤癘”。 2、萬能式斷路器電動分合閘操作: 2.1. 合閘：當斷路時er處于儲能和斷開狀態，對合閘電磁鐵施加額定電壓可使斷路器合閘；

2.2、分閘：當斷路器處于合閘狀態時，通過對分勵脫扣器施加額定電壓，即可將斷路器分閘。抽出式萬能式斷路器操作：

1. 萬能式斷路器本體的插入操作：

1.1.拉出導軌；

1.2.將斷路器本體放在導軌上，注意斷路器的兩個突出支架應插入導軌凹槽；1.3．將斷路器本體向內推至推不動為止； 1.4.拉出拉手，將拉手的六角完全插入抽屜座的拉手；

1.5、順時針轉動拉手，直至指示燈轉至“連接”位置，抽屜底座兩側可聽到“咔噠”兩聲，拉出拉手放回原位；

2、萬能式斷路器本體的抽出操作：

2.1．首先，將斷路器主體從“連接”位置移動到“分離”位置。 ” 位置（逆時針轉動手柄）；

2.2.拉出手柄后，再拉出斷路器本體，拉出斷路器本體時注意防止因重心前移而使斷路器傾翻、墜落
